Technical Forum - SS50 Verlichting werkt niet.

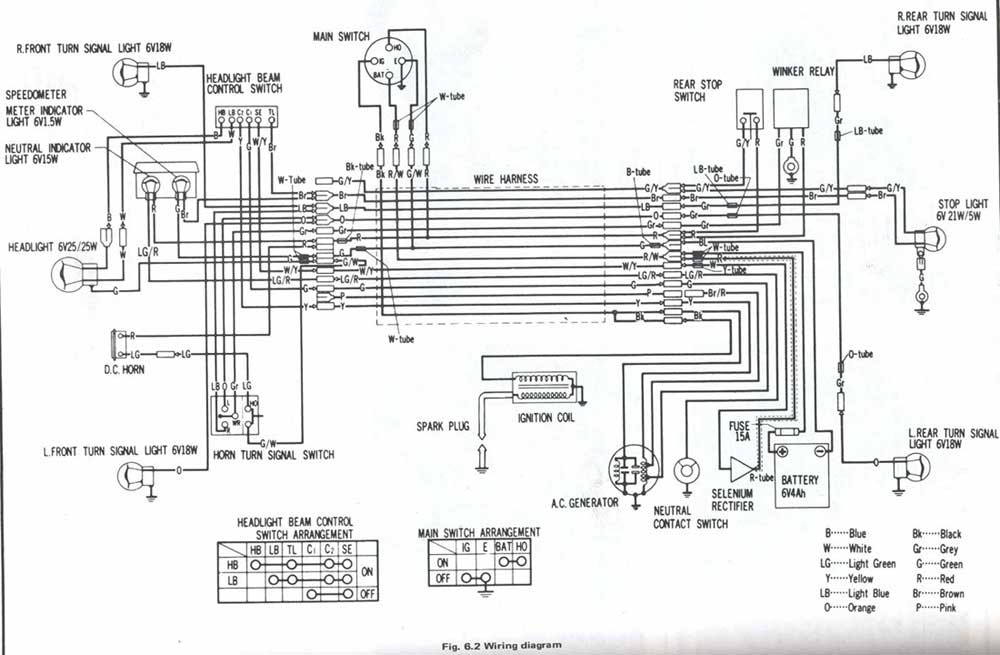

gele draad die moet spaning geven voor de verlichting. dat is mooi makkelijk te controleren door de stekker bij je blok los trekken, het stekkertje tegen de onderkant van het lampje aan en het lampje tegen het blok dan zou het lampje moeten branden. doet hij het niet dan heb je de verlichtings spoel kapot. als hij het wel doet dan moet je maar is goed een draadboom schema na lopen.



zo moeilijk is het niet gewoon kijken of je spoel spaning geeft


dankje voor je post was dus net zelf zover gekomen :P dus geel stekkertje van schakelaar aan geel stekkertje van blok bevestigt. nu doet de achterverlichting het weer.

Edit: alleen de groene stekker van het blok ligt nog wel los. is deze noodzakkelijk voor de voorverlichting?

Dit bericht is gewijzigd door janh95 op 23-7-2011 om 20:51 uur.


alle kleur op kleur. kan een 5jarige ook.


groene stekker is - of aarde zo je wilt...


Quote:

---

Oorspronkelijk gepost door: jr customs
groene stekker is - of aarde zo je wilt...

---

Ok maar met de groene stekker doet de koplamp het dus ook niet.
Maar goed mijn conclusie is dat nu vanaf de stroom bron tot de schakelaar alles goed zit i.v.m. dat het achterlicht het ook doet. dus dan zit het hem in de schakelaar, de koplamp of er tussen in.

Ook had ik nog een vraag over de knipperrelais. weet iemand waar deze zit?


Quote:

---

Oorspronkelijk gepost door: janh95
[...]

Ok maar met de groene stekker doet de koplamp het dus ook niet.
Maar goed mijn conclusie is dat nu vanaf de stroom bron tot de schakelaar alles goed zit i.v.m. dat het achterlicht het ook doet. dus dan zit het hem in de schakelaar, de koplamp of er tussen in.

Ook had ik nog een vraag over de knipperrelais. weet iemand waar deze zit?

---

neem een spanningszoeker, kijk of er spaning naar de schakelaar gaat, meet of er spanning op de witte en blauwe uit de schakelaar staat als je de schakelaar op de verschillende standen zet.
deze moeten naar de koplamp.
dan doet hij het

het knipperlichtrelais zit als je voor je kastje in je frame zit aan de rechterkant aan je frame gebout, je kunt er vrij slecht bij.


Quote:

---

Oorspronkelijk gepost door: jr customs
[...]

neem een spanningszoeker, kijk of er spaning naar de schakelaar gaat, meet of er spanning op de witte en blauwe uit de schakelaar staat als je de schakelaar op de verschillende standen zet.
deze moeten naar de koplamp.
dan doet hij het

het knipperlichtrelais zit als je voor je kastje in je frame zit aan de rechterkant aan je frame gebout, je kunt er vrij slecht bij.

---

Ok bedankt ik zal morgen even kijken.
Er gaat wel spanning naar de schakelaar i.v.m. dat het achterlicht het wel doet want dat stroom gaat toch allemaal over de zelfde gele kabel neem ik aan?


klopt maar er gaat wel een andere kabel naar je voorlicht dan naar achter ivm dim/groot licht
De draad die naar achter gaat moet ook je tellerverlichting aan.


Quote:

---

Oorspronkelijk gepost door: jr customs
klopt maar er gaat wel een andere kabel naar je voorlicht dan naar achter ivm dim/groot licht
De draad die naar achter gaat moet ook je tellerverlichting aan.

---

Ok dat dacht ik al.
mijn tellerverlichting doet het ook niet helemaal maar dat is een zorg voor later.
Wil nu eerst gewoon mijn verlichting in orde hebben zodat ik maandagavond beetje kan rijden als het weer meezit en mijn rijbewijs op het gemeentehuis is.


Quote:

---

Oorspronkelijk gepost door: janh95
[...]

Ok dat dacht ik al.
mijn tellerverlichting doet het ook niet helemaal maar dat is een zorg voor later.
Wil nu eerst gewoon mijn verlichting in orde hebben zodat ik maandagavond beetje kan rijden als het weer meezit en mijn rijbewijs op het gemeentehuis is.

---

Op de brommer je rijbewijs halen (heb ik ook gedaan )


Ik ga nu even met een spanningszoeker kijken of er stroom gaat naar de koplamp.


ik kan er met de spanningszoeker niks wijzer uit worden... ik heb mijn schakelaartje los gehaald, brommer gestart, en toen vervolgens licht aan gezet, en met de spanningszoeker geprobeerd. ook geprobeert met een andere massa voor de spanningzoeker (schakelaartje, beugeltje van de snelheidsmeter, etc.
maar mijn achterlicht brand wel.


Ok nu heb ik mijn koplamp los gehaald.
Daar was het dus een wirwar van kabels een kroonsteentjes.
Maar de massa kabel van de koplamp lag los.
Dus de massa kabel weer aan koplamp bevestigt.
Weer geprobeert maar nog steeds brand de lamp niet.



Het is opgelost nu met de hoofdverlichting.
was dus wel dat de groene massakabel in het accukastje los lag, ik had deze eerst vastgezet maar niet goed, daar door was deze los gegaan.
Ook lag de massakabel van de koplamp los zoals eerder vermeld.

Maar ik kan de knipperrelais niet vinden in het accukastje, links niet, rechts niet, ook niet als de buddy er af is.
Dus ik ben bang dat ik er een op moet voor dat de knipperlichten het weer doen.

Met vriendelijke groet,
Jan Eefsting


zoek een grijze en een rode draad in het frame kasje daar vind je een knipperlicht relais aan. als het goed is.
het relas kan met 2 of 3 draden zijn grijs, rood als derde kleur groen.
