Elektronica Forum - Led knipperlichten doen raar.

als je kleur aan kleur doet hoeft het niet te werken, je moet even op een draadschema van je brommer kijken welke kleur waarvoor is. en ook even kijken hoe het bij het led zit. en dan aansluiten


hoe moet ik dan zien in het schema welke kleur waarvoor is?
ik snap helemaal niks van dat bedradingsschema...

Dit bericht is gewijzigd door timmy16 op 22-12-2009 om 17:43 uur.


Quote:

---

Oorspronkelijk gepost door: timmy16
hoe moet ik dan zien in het schema welke kleur waarvoor is?

---

kijken waar het draadje naartoe gaat, anders post je hier dat schema even, kunnen anderen je helpen


Quote:

---

Oorspronkelijk gepost door: timmy16
hoe moet ik dan zien in het schema welke kleur waarvoor is?
ik snap helemaal niks van dat bedradingsschema...

Dit bericht is gewijzigd door timmy16 op 22-12-2009 om 17:43 uur.

---

hoeft niet, pak een multie meter en kijk waar de plus op staat, en kijk even op je knipperlicht wat de plus is


heb zon beetje alle mogelijke verbindingen geprobeerd.. het werkt gewoon niet.


Quote:

---

Oorspronkelijk gepost door: timmy16
heb zon beetje alle mogelijke verbindingen geprobeerd.. het werkt gewoon niet.

---

achja, als de massa niet goed zit werkt het ook niet

Dit bericht is gewijzigd door brommerrijdertje op 22-12-2009 om 17:46 uur.


Quote:

---

Oorspronkelijk gepost door: brommerrijdertje
[...]




kijken waar het draadje naartoe gaat, anders post je hier dat schema even, kunnen anderen je helpen

---

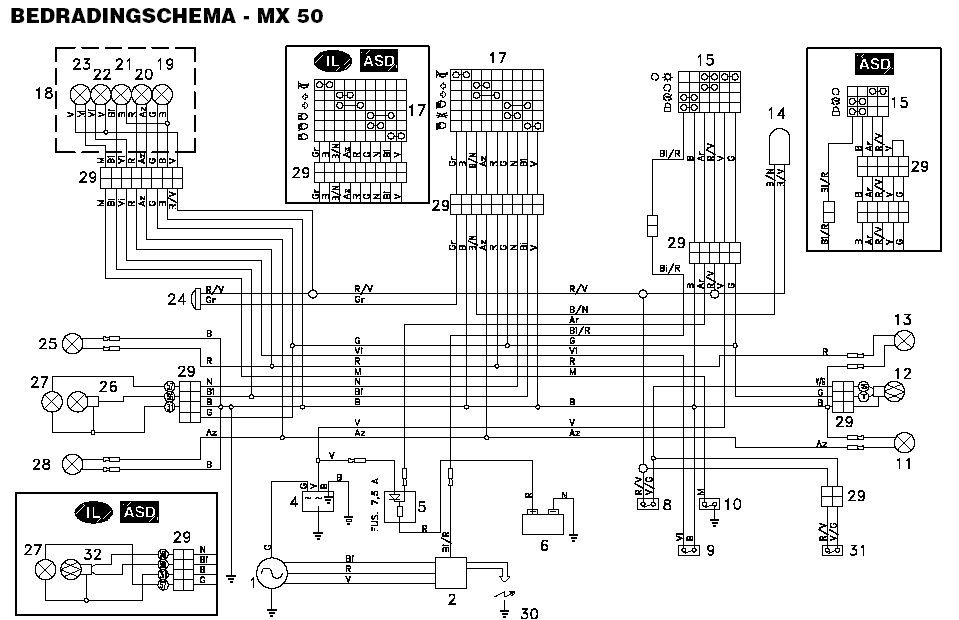

Legenda bedradingschema:
1 - Dynamo
2 - Elektronische transductor
4 - Spanningregelaar
5 - Zekeringen
6 - Accu
8 - Schakelaar remlicht achterrem
9 - Schakelaar controle benzineoliepeil
10 - Schakelaar voor controlelampje neutraal (nummer 23)
11 - Richtingaanwijzer linksachter
12 - Achterlicht
13 - Richtingaanwijzer rechtsachter
14 - Knipperlicht
15 - Start-/lichtschakelaar en stuurslot
17 - Lichtschakelaar
18 - Instrumentenpaneel volledig
19 - Verlichting instrumentenpaneel
20 - Controlelampje richtingaanwijzers
21 - Controlelampje dimlicht
22 - Controlelampje grootlicht
23 - Controlelampje neutraal
24 - Claxon
25 - Richtingaanwijzer rechtsvoor
26 - Dimlicht
27 - Stadslicht
28 - Richtingaanwijzer linksvoor
29 - Stekker voor-verlichting aansluitingen
30 - Bougie
31 - Schakelaar remlicht voorrem
32 - Dimlicht/grootlicht

Gebruikte kleuren:
Ar - Oranje
Az - Lichtblauw
B - Blauw
Bi - Wit
G - Geel
Gr - Grijs
M - Bruin
N - Zwart
R - Rood
V - Groen
Vi - Paars

zo dan!

Dit bericht is gewijzigd door timmy16 op 22-12-2009 om 17:49 uur.


Dit bericht is gewijzigd door timmy16 op 22-12-2009 om 18:06 uur.

Dit bericht is gewijzigd door timmy16 op 22-12-2009 om 18:06 uur.

Dit bericht is gewijzigd door timmy16 op 22-12-2009 om 18:07 uur.


Meten is weten, en goed op de polariteit van de leds letten.


wat werkt er precies niet aan? branden ze niet of knipperen ze niet?


Blauw is je massa, daar moeten de minnen heen van de LED's. En dan zie ik rood (rechts) en lichtblauw (links) voor de plussen van de LED's.

Persoonlijk zal ik eerst met de voltmeter ff controleren of je een spanning hebt hier, dan weet je iig dat de elektra van de brommmer werkt, of niet werkt (... of de LED's).


Quote:

---

Oorspronkelijk gepost door: De Schout
wat werkt er precies niet aan? branden ze niet of knipperen ze niet?

---

als ik ze gewoon aansluit zoals het zou moeten, dan brand er maar 1 lampje, en die knippert dan niet.
hoe zit het trouwens met die weerstanden? Kun je dan gewoon + aan + doen en - aan -?

Dit bericht is gewijzigd door timmy16 op 23-12-2009 om 12:06 uur.


Quote:

---

Oorspronkelijk gepost door: timmy16
[...]

als ik ze gewoon aansluit zoals het zou moeten, dan brand er maar 1 lampje, en die knippert dan niet.

---

Je moet ook een knipperlicht relais hebben van een led toch??
Of heb je die al??


Ik dacht dat je er alleen weerstanden tussen moest zetten voor of achter.


klopt je hebt 2 oplossingen

of met weerstanden

of met een led knipper relais, die heb ingebouwde weerstand

je moet er alleen wel op letten dat je weestand niet te groot of te klein is, te groot= niet branden , te klein is=blijven branden en niet knipperen


Quote:

---

Oorspronkelijk gepost door: timmy16
heb zon beetje alle mogelijke verbindingen geprobeerd.. het werkt gewoon niet.

---

zon beetje ?
gewoon alles maal proberen zoveel moeite is het niet en dan weet je het zeker
