Quote:

---

Oorspronkelijk gepost door: shizzle dizzle
[...]

voor een eerst prototype lijk mij dit idd sneller ik zal het thuis welles proberen

---

kun je dadelijk mischien op bf zelfgemaakte toerentellers gaan verkopen.


Quote:

---

Oorspronkelijk gepost door: ploe
dan moet je daar wel de spullen voor hebben dan lijkt mij dit sneller
ff een voorbeeld
afbeelding
maar IDD etsen is wel mooier
je kan het proggie gratis downloaden is aleen in het duits helaas

---

Wat voor programma bedoel je?
Om printplaatjes te ontwerpen? Word meestal Multisim gebruikt.



leuk gemaakt die toerenteller
is mooie hobby zo


Quote:

---

Oorspronkelijk gepost door: Hardstyle
[...]


Wat voor programma bedoel je?
Om printplaatjes te ontwerpen? Word meestal Multisim gebruikt.

---

mag geen reclame voor een andere site maken maar je kan het op deze site vinden
http://www.circuitsonline.net

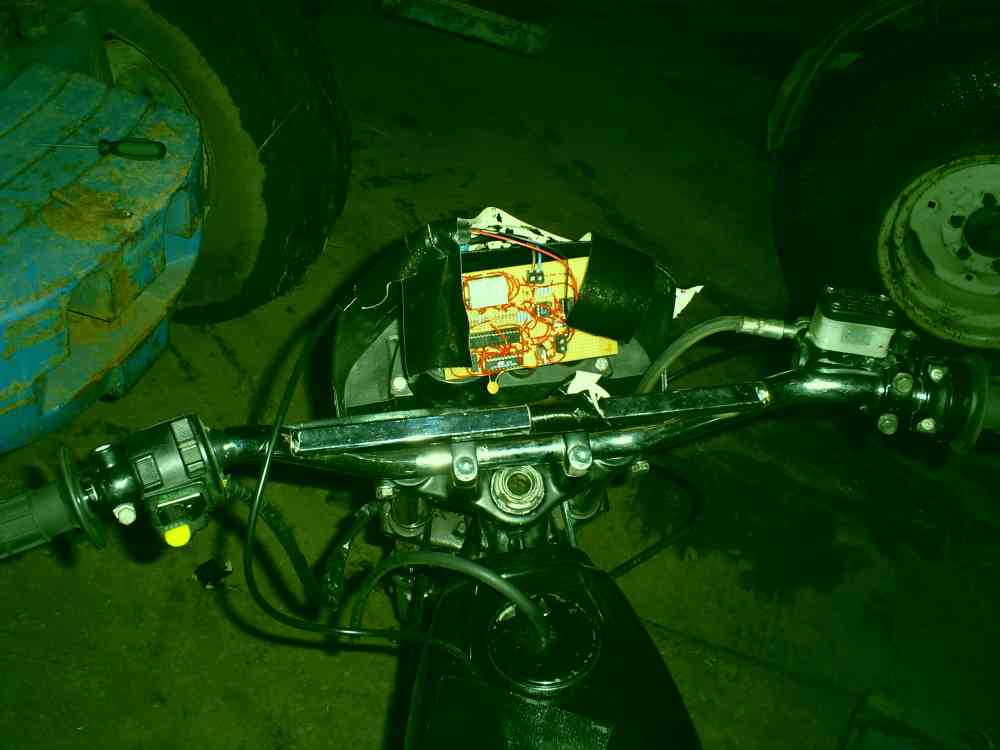

Hier nog even een cool filmpje van de teller heb'm even professioneel gemonteerd met wat tape
Hier vind je het filmpje ik rij in de 2 daarna ga ik in de 3 over de 10 duizend toeren en schakel ik nog een keer over naar de 4 en hij doet het goed wel even het geluid aan doen



Dit bericht is gewijzigd door shizzle dizzle op 7-3-2007 om 22:55 uur.


Quote:

---

Oorspronkelijk gepost door: shizzle dizzle
Hier nog even een cool filmpje van de teller heb'm even professioneel gemonteerd met wat tape afbeelding
Hier vind je het filmpje ik rij in de 2 daarna ga ik in de 3 over de 10 duizend toeren en schakel ik nog een keer over naar de 4 en hij doet het goed

---

Netjes, alleen jammer dat ie zoweinig cijfers achter de koma geeft bij boven de 10k Ga/kan je dat nog veranderen?



is wel heftig gedaan
niet vergeten te posten als je alles uitgewerkt heb

maar we zitten nog steeds te wachten op dat schematje
wel jammer dat je maar 2 cijfers ziet maar das wel makkelijk aan te passen
maar verders leuk gedaan


ja het kan wel maar dan wordt de aansturing wat ingewikkelder maar idd wel wat weinig cijfer bij boven de 10 k


Quote:

---

Oorspronkelijk gepost door: shizzle dizzle
ja het kan wel maar dan wordt de aansturing wat ingewikkelder maar idd wel wat weinig cijfer bij boven de 10 k

---

Og, maakt het alleen nog maar mooier


He ploe het schema is niet zo ingewikkeld heb het alleen op kladje. ik weet niet of jij verstand er van heb maar ik gebuik eerst 2 diodes om spannings pieken te verminderen. daarna door opamp die de zaak buffert daarna een laagdoorlaatfilter (weerstand en condensator) en daarna een comparator die bij ongeveer 0.8 volt schakelt tussen de 0 en 5 volt. Het signaal van de comparator gaat naar een microcontroller atmel tiny2313 die het toerental berekend en naar de displays door 2 4511's stuurt dus niet gemultiplexed

Dit bericht is gewijzigd door shizzle dizzle op 7-3-2007 om 22:43 uur.


om het zo uit je hoofd in elkaar te solderen wordt lastig
maar die comperator is zeker de lm3914 die almel is een veel gebruikte die 4511 zijn suurt displays aan
alles heb ik liggen maar een schematje is wel makkelijk
kan je niet scannen dan??? of waar heb je het schema gevonden
maar die 2 diodes hebben niet erg veel zin zoals jij omschijft
maar ieder zn manier

toch leuk gedaan
kan je het mailen

Dit bericht is gewijzigd door ploe op 7-3-2007 om 22:54 uur.


comparator is een 311 komen ook veel voor kzal morgen wel even kijken heb geen scanner als je op de HTS zit kun je dit echt wel zelf maken of je hebt hele slechte leraren


ik zit al jaren niet meer op de hts
en ben blij toe
hoewel was wel een leuke tijd

maar thnx ik zie je mailtje tegemoed


dis wel vet man :P


ik heb een digi dashboard gebouwt toerenteller km/h en temp etc. interesse :P?
is dus met een lcd
