Topic:

Elektronica Forum - Topic #41602 - zelfgemaakte toerenteller

Pagina 1 van 3

Spring naar pagina: 1, 2, 3

Volgende pagina >

Dit topic is 7527 keer bekeken.

Log in om te kunnen reageren op dit onderwerp.

6-3-2007 19:24

Print topicpost

Posts: 18

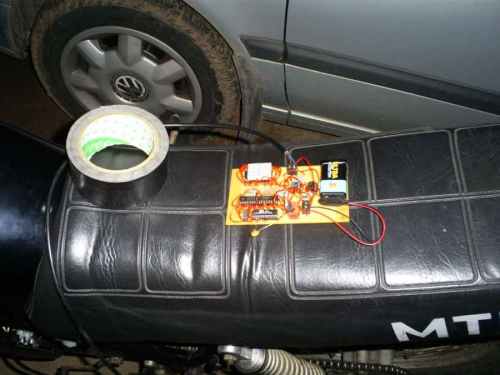

Na een half jaartje wat prutsen heb ik op een gaatjes print een toerenteller gefabriceerd en hij doet het perfect!! Hij werkt nu nog batterijen maar dat wil ik nog veranderen, zodat hij op de stroom van de brommer werkt. wanneer hij de 10000 toeren bereikt schuiven de cijfers op zodat je de toeren ook nog kan aflezen en voor de wind haalt deze honda wel 10000 toeren hij werkt op het trigger signaal van de cdi op school ga ik de uiteindelijke print even in elkaar bakken. hier even een foto

hier een filmpje
filmpje ziet er verder wel mooi uit met zijn lichtgevende leds

6-3-2007 19:26

Print reply

Posts: 9667	heb je ook een schema waarin staat hoe het gemaakt is? als het echt goed werkt, is het zeker wel mooi gemaakt Dit bericht is gewijzigd door MT5-HAN op 6-3-2007 om 19:27 uur.
	<10.000 posts

6-3-2007 19:26

Print reply

Posts: 1802	Meer info en detail foto's, ik benieuwd hoe precies hij is en hoe ga je hem straks verwerken?
	kut voetbal

6-3-2007 19:27

Print reply

Posts: 2464	cool heb je toevallig een electrisch schema ervan ?? en is het dan zeg maar 22=2200 toeren en 66 = 6600 toeren.. ziet er wel tof uit wil het zelf ook wel proberen te maken..

6-3-2007 19:28

Print reply

Posts: 13701	knap gedaan(Y)

6-3-2007 19:29

Print reply

Posts: 695	GAAF wacht op een schemaatje mooi gemaakt hoor

6-3-2007 19:30

Print reply

Posts: 144	joo wel ziek knap gedaan petje af

6-3-2007 19:31

Print reply

Posts: 1477	gaaf die wil ik ook wel maken Schema zou leuk zijn. Knap gemaakt
	Holland-Meeting

6-3-2007 19:31

Print reply

Posts: 18	ja 22 =2200 toeren maar als hij over de 9999 toeren komt staat er weer een 10 op het display dus de duizend tallen en tien duizend tallen en het schema moet nog afgemaakt worden zodat hij zonder batterijen en het printje moet ook nog gemaakt worden maar dat duurt nog wel even

6-3-2007 19:31

Print reply

Posts: 4747	mooi werk dit wordt onze nieuwe miljonair op het bf
	Ride like the wind.

koekie - Administrator

6-3-2007 19:32

Print reply

Posts: 12588	ooit eens gemaakt vrije opdracht voor school R1 = 1 kÙ R2 = 1 MÙ R3, R5 = 10 kÙ R4 = 6,8 kÙ R6 = zie schema P1 = 5 kÙ P2 = zie schema C1, C2 = 100 nF C3 = 220 nF C4 = 47 µF D1, D2 = 1N 4001 D3 = zenerdiode 4,7 V IC1 = NE 555 IC2 = CA 3140 M1 = meter 100 µA of 1 mA Dit bericht is gewijzigd door koekie op 6-3-2007 om 19:33 uur.
	Haaks de hoek om!

6-3-2007 19:32

Print reply

Posts: 18	kzal morgen wel even een filmpje maken als ik aan het rijden ben (als dat lukt) wel grappig om te zien vloog gister al half de bocht uit omdat ik de hele tijd naar de teller zat te kijken

6-3-2007 19:33

Print reply

Posts: 4747	Quote: Oorspronkelijk gepost door: shizzle dizzle kzal morgen wel even een filmpje maken als ik aan het rijden ben (als dat lukt) wel grappig om te zien vloog gister al half de bocht uit omdat ik de hele tijd naar de teller zat te kijken sjiek,ik wil het weleens zien ja
	Ride like the wind.

6-3-2007 19:42

Print reply

Posts: 18	Quote: Oorspronkelijk gepost door: koekie afbeelding ooit eens gemaakt vrije opdracht voor school Dit bericht is gewijzigd door koekie op 6-3-2007 om 19:33 uur. Volgens mij maakt dit schema zeker een gelijkspanning waarvan de hoogte afhangt van het aantal pulsen wat in de 555 binnen komt of niet soms

6-3-2007 19:43

Print reply

Posts: 1346	alleen op cdi te maken? dus geen optie voor contactpunten?
	Oldtimer Puch Maxi TE KOOP

6-3-2007 19:43

Print reply

Posts: 34928	Quote: Oorspronkelijk gepost door: fs180 alleen op cdi te maken? dus geen optie voor contactpunten? je hebt geen signaaldraad bij contactpunten toch /
	giggitybyte
