| Nokkenas en kleppen | |
| Categorie | Honda / PF50 / Exploded views |
| Datum van plaatsing | 22-7-2005 23:32 |
| Geplaatst door | Nick |

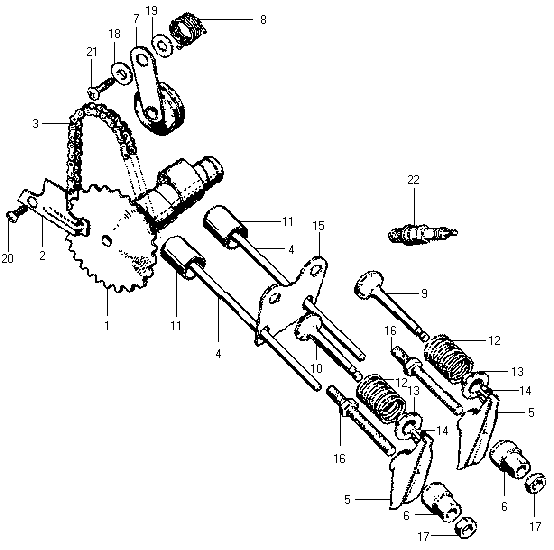

Exploded view nokkenas / kleppen Honda PF-50 (Novio). 1 nokkenas (14101-081-010) 2 nokkenasplaat (14105-081-010) 3 ketting 42 schakels (14401-081-000) 4 klepstoters (14411-081-000) 5 tuimelaars (14431-081-000) 6 bolle moeren (14451-081-000) 7 spanningscomp. (14500-081-000) 8 spanveer (14541-081-000) 9 inlaatklep (14711-081-010) 10 uitlaatklep (14721-081-010) 11 stootblokken (14731-081-000) 12 klepveren (14751-081-000) 13 klepveerschotels (14771-081-010) 14 klepklemmen (14781-001-010) 15 klepstotergeleiding (14791-081-000) 16 tapeinden (90012-081-010) 17 contramoeren (90206-023-000) 18 sluitring (90445-081-000) 19 sluitring (90511-216-670) 20 kruiskopschroef M6x12 (93500-06012) 21 kruiskopschroef M6x16 (93500-06016) 22 bougie C7HS (98056-57711) Maten mbt kleppen: Klepsteel diameter Standaard: 5,5mm Vervanging: 5,4mm (max) Totale lengte klep Standaard: 47mm Vervanging: 46,1mm (max) Kopdikte klep Standaard: 0,5mm Vervanging: 0,2mm (max) Vrije lengte klepveren Standaard: 24,5mm Vervanging: 23mm (max) |
