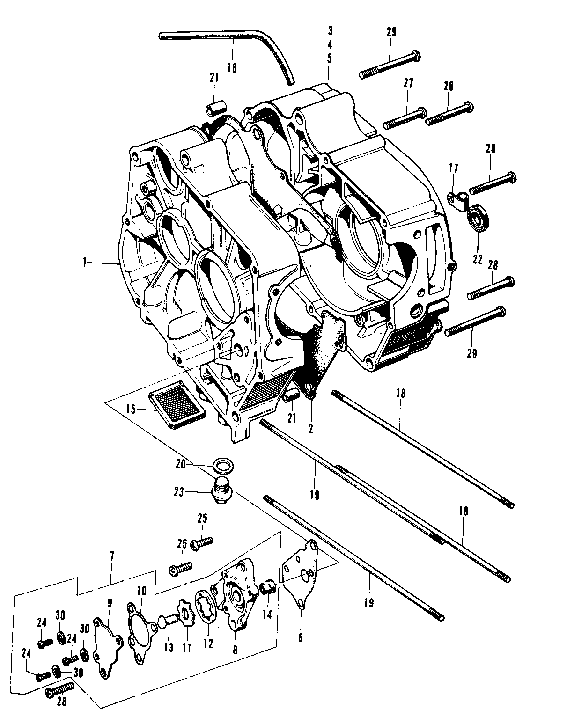

Exploded view blok Honda ST50 en ST70.
Bild Nr. Ersatzteil Nr. Bezeichnung
1 11100-045-010 Kurbelgeh?use rechts
2 11191-045-000 Dichtung
4 11200-098-000 Kurbelgeh?use links
11200-098-731 Kurbelgeh?use links
6 15119-035-020 Dichtung
7 15300-035-000 ?lpumpe
8 15311-035-013 Pumpengeh?use
9 15321-035-000 Pumpendecke
10 15529-035-000 Dichtung
11 15331-035-000 Rotor innen
12 15332-035-000 Rotor au?en
13 15382-035-000 Pumpenantrieb
14 15383-035-000 H?lse
15 15421-035-010 ?lsieb
16 95001-50000 Entl?ftungsschlauch
17 16236-045-000 Schlauchhalter
16236-045-010 Schlauchhalter
18 90031-035-010 Stehbolzen A
19 90032-035-000 Stehbolzen B
20 90407-259-000 Dichtscheibe
21 90704-035-000 Passh?lse lOx14A
22 91203-001-000 Wellendichtring
23 92800-12000 Abla?schzaube 12mm
24 93500-05010-OA Schraube 5x10
25 935oo-06oi6 Schraube 6x16
26 93500-06020 Schraube 6x20
27 93500-06048 Schraube 6x48
28 93500-06060 Schraube 6x60
29 93500-06065 Schraube 6x65
30 94111-05000 Federring 5mm
|
