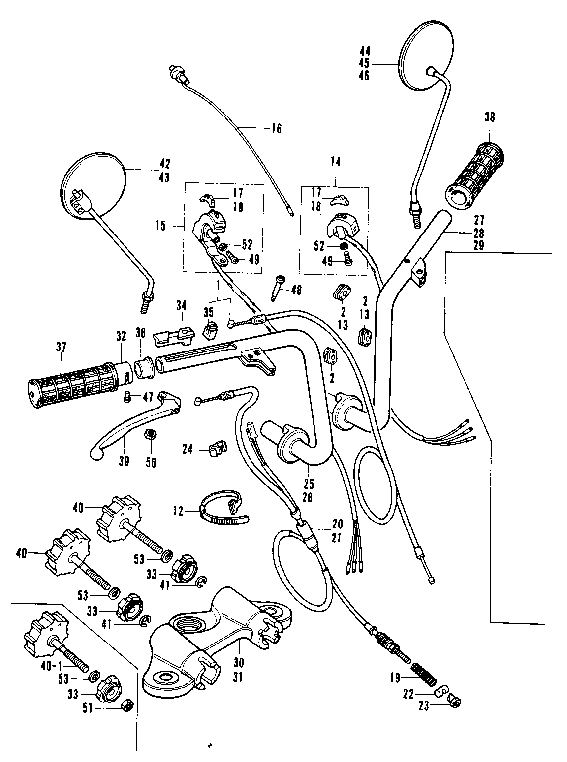

Exploded view stuurinrichting Honda ST50 en ST70.
Bild Nr. Ersatzteil Nr. Bezeichnung
1 17910-098-673 Gaszug
2 17911-023-000 Gummi
12 95014-62100 Kabelhalter
13 32983-126-000 Gummi
14 35250-098-671 Lichtschalter
15 35300-098-000 Hupe-Blinkerschalter
16 35300-098-671 Hupe-Blinkerschalter
17 35316-259-300 Knopf
18 35319-098-671 Knopf
19 454337-001-000 Feder
20 45450-098-671 Bremszug kompl.
21 45450-126-000 Bremszug
22 95015-31000 Bremswiderlager
23 95015-41000 Einstellschraube
24 45465-270-000 Kabelhalter
25 53110-098-000 Lenker rechts
26 53110-098-640 Lenker rechts
28 53120-098-640 Lenker links
29 53120-098-680 Lenker links
31 53131-098-670 Gabelbr?cke
32 53141-098-000 Gasgriffh?lse
33 53143-098-ooo R?ndelmutter
34 53161-044-000 Schiebest?ck
35 53162-098-010 Gaszugklemmst?ck
|
