  Carburateur
Categorie Honda / Dax / Exploded views ST50 en ST70
Datum van plaatsing 19-6-2005 20:26
Geplaatst door Nick

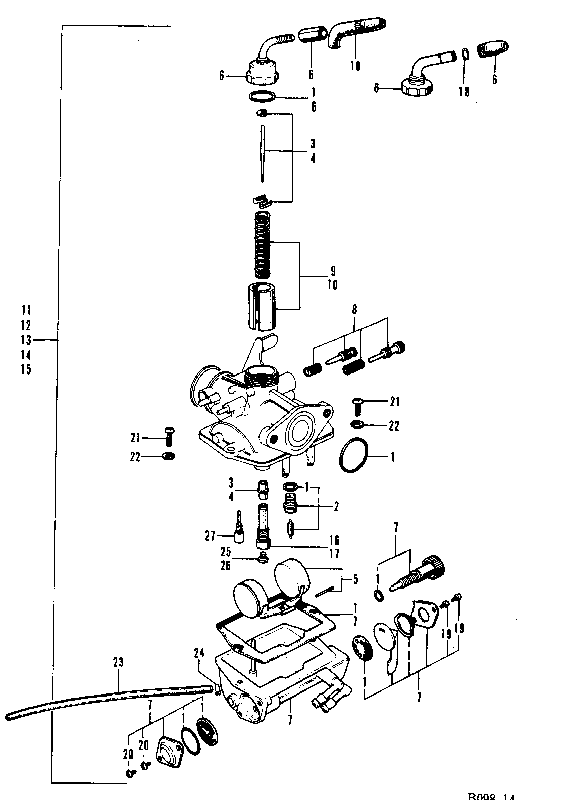

Exploded view carburateur Honda ST50 en ST70.




Bild Nr. Ersatzteil Nr. Bezeichnung
1 16010-098-670 Dichtungssatz
16010-098-004 Dichtungssatz
2 16011-098-004 Schwimmernadelventil
3 16012-045-710 Nadel-Nadeld?se
16012-045-730 Nadel-Nadeld?se
16012-098-014 Nadel-Nadeld?se
5 16013-046-004 Schwimmer
6 16014-045-024 Deckel
16014-053-004 Deckel
7 16015-045-710 Benzinhahn
8 16016-046-004 Einstellschrauben
9 16022-045-771 Gasschieber
10 16022-046-004 Gasschieber
16022-098-670 Gasschieber
11 16100-045-711 Vergaser kompl
16100-045-712 Vergaser kompl
16100-045-730 Vergaser kompl
161oo-o45-731 Vergaser kompl
13 16100-098-014 Vergaser kompl
25 und 26 99114-076-0500 Hauptd?se # 50
25 und 26 99114-076-0520 Hauptd?se # 52
25 und 26 99114-076-0550 Hauptd?se # 55
25 und 26 99114-076-0580 Hauptd?se # 58
25 und 26 99114-076-0600 Hauptd?se # 60
25 und 26 99114-076-0620 Hauptd?se # 62
25 und 26 99114-076-0650 Hauptd?se # 65
25 und 26 99114-076-0680 Hauptd?se # 68
25 und 26 99114-076-0700 Hauptd?se # 70
27 99124-051-0350 Standgasd?se # 35
27 99124-051-0380 Standgasd?se # 35
