  Kickstart
Categorie Honda / Dax / Exploded views ST50 en ST70
Datum van plaatsing 19-6-2005 20:24
Geplaatst door Nick

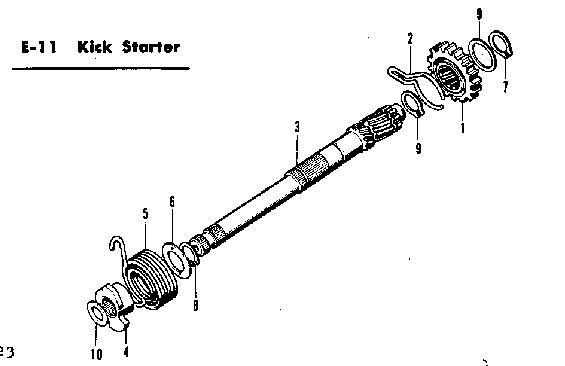

Exploded view kickstart Honda ST50 en ST70.





Bild Nr. Ersatzteil Nr.	Bezeichnung

1	28211-040-035	Kickstarterrad 22Z

2	28223-035-003	Ratschenfeder

3	28251-035-065	Spindel

4	28262-035-020	Federanschlag

5	28281-035-010	R?ckholfeder

6	90451-040-000	Scheibe 17mm

7	90482-035-025	Scheibe 20mm

8	90601-001-000	Sprengring 17mm

9	90605-200-000	Sitzung 20mm

10	94510-16000	Sprengring 16mm
