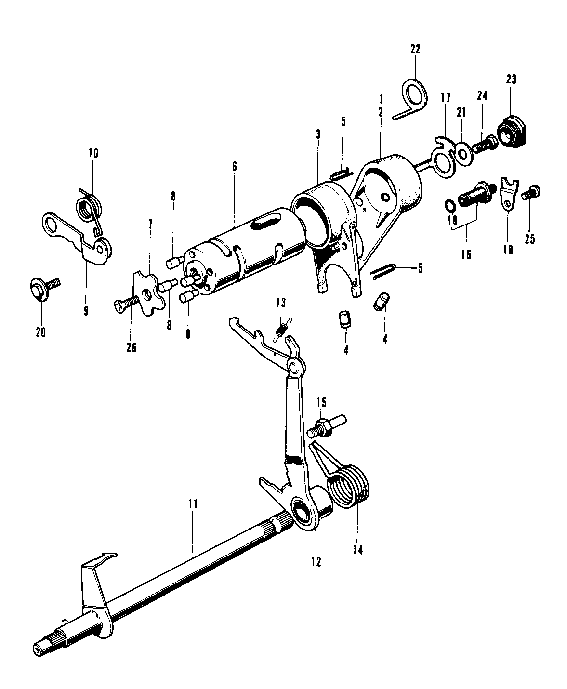

Exploded view schakelmechanise Honda ST50 en ST70.
Bild Nr. Ersatzteil Nr. Bezeichnung
1 24211-087-303 Schaltgabel links
2 24211-087-000 Schaltgabel links
3 24221-041-000 Schaltgabel rechts
4 24261-028-010 F?hrungsh?lsen
5 24263-028-000 Sicherung
6 24301-041-060 Schaltwalze
7 24411-041-020 Kurvenscheibe
8 24421-041-000 Fixierstifte
9 24430-041-000 Schaltfixierung
10 24435-040-000 Feder
11 24610-040-020 Spindel
24610-098-730 Spindel
12 24630-040-040 Schaltarm
24630-086-000 Schaltarm
13 24641-041-000 Feder
14 24651-041-000 Feder
15 24652-035-000 Federanschlag
16 35750-001-020 Leerlaufschalter
17 35753-035-010 Rotor-Leerlaufscha1
18 35755-001-020 Fixierplatte
19 37551-001-000 0-Ring 7xl,6
20 90023-041-000 Lagerbolzen
21 90417-041-000 Scheibe
23 90801-035-000 Dichtstopfen 13.2mm
24 92000-06016 Schraube 6x16
25 93500-00012 Schraube 6x12
26 93600-06016 Schraube 6x16

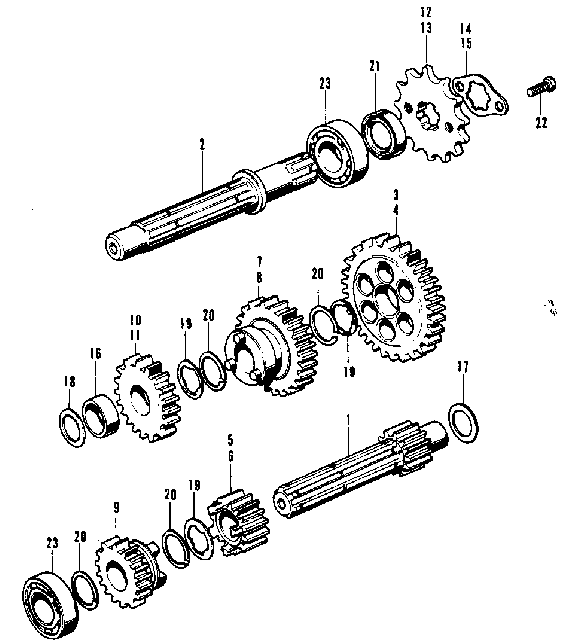

Bild Nr. Ersatzteil Nr. Bezeichnung
1 23211-041-020 Hauptwelle 11Z
2 23221-041-040 Nebenwelle
3 23421-041-000 Rad NW 1.Gang 37Z
4 23421-086-000 Rad NW 1.Gang 36Z
5 23431-040-060 Rad,HV 2.Gang 18Z
6 23431-041-040 Rad HW 2,Gang 17Z
7 23441-041-060 Rad NW 2.Gang 31Z
8 23441-086-000 Rad NV 2.Gang 31Z
9 23471-041-040 Rad HW 3.Gang 21Z
10 23481-041-020 Rad NW 3.Gang 25Z
11 23481-086-000 Rad NW 3.Gang 25Z
13 23800-098-000 Ritzel Antrieb 15Z
14 23802-040-000 Fixierplatte
16 23911-041-010 Buchse
17 90451-001-000 Scheibe 14mm
18 90451-035-000 Scheibe 13,5mm
19 90461-035-000 Nutscheibe 17mm
20 90601-001-000 Sprengring 17mm
21 91203-035-000 Vellendichtring
22 92000-06008 Schraube 6x8
23 96100-62030 Kugellager 6203
|
