Knowledge Base - Carterhelften

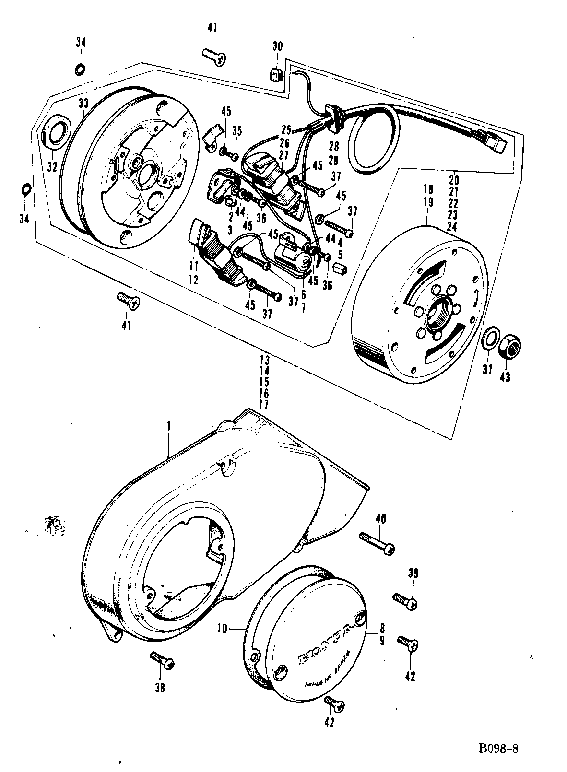

Bild Nr. Ersatzteil Nr.	Bezeichnung

1	11341-098-010	Geh?usedeckel links

2	30202-035-006	Kontakt

3	30202-041-015	Kontakt

4	30205-035-006	Schmierfilz

5	30205-041-005	Schmierfilz

6	30250-035-006	Kondensator

7	30250-041-005	Kondensator

8	30371-040-020	Deckel-Z?ndanlage

9	30371-098-750	Deckel-Z?ndanlage

10	30374-040-010	Dichtung

11	30540-041-005	Prim?rspule

16	31100-098-621	Lichtmaschine konp. l

17	31100-120-681	Lichtmaschine kompl1.

 	31100-120-682	Lichtmaschine kom.

18	31121-045-771	Polrad

19	31121-098-015	Polrad

22	31141-098-621	Z?ndanlage

24	31141-120-681	Z?ndanlage

27	31631-098-621	Lichtspule

28	32971-035-000	Gummih?lse

30	32981-035-000	Gummi

30	32981-035-000	Gummi

31	90426-035-000	Scheibe

32	91202-035-000	Wellendicht- ring18. 9x1

33	91301-035-000	0-Ring 107x2

34	91317-703-000	0-Ring 6x1

35	93500-04005-OA	Schraube 4x5

36	93500-04010-OA	Schraube 4x10

37	93500-04025-OA	Schraube 4x25

38	93500-06020	Schraube 6x20

39	93500-06028	Schraube 6x28

40	93500-06036	Schraube 6x36

41	93600-06016	Schraube 6x16

42	93700-05012-OA	Schraube 5x12

43	94030-10000	Mutter 10mm

44	94101-04000	Scheibe 4mm

45	94111-04000	Federring 4mm

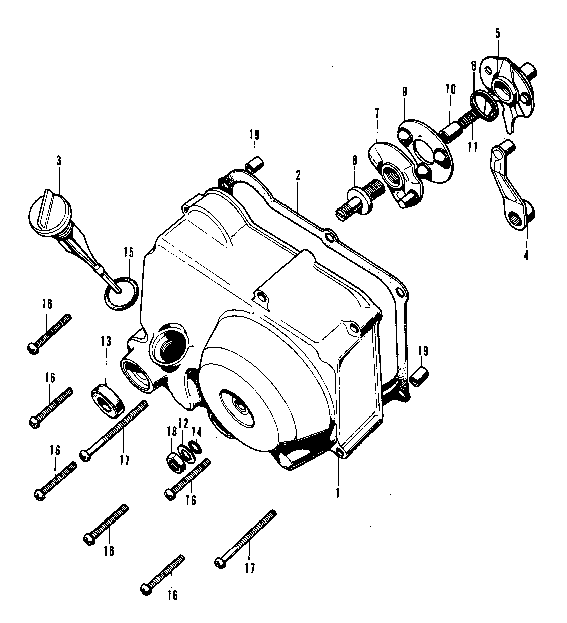

Bild Nr. Ersatzteil Nr.	Bezeichnung

1	11330-045-010	Motorgeh?use rechts

2	11394-035-010	Dichtung

3	15650-051-690	Oelpeilstab

 	15650-098-730	Oelpeilstab

4	22811-040-020	Ausr?ckhebel

5	22820-046-000	Ausr?cknocken

 	22820-918-000	Ausr?cknocken

6	22825-046-000	Federring

7	22830-041-000	Ausr?ckplatte

8	22846-040-010	Einstellschraube

9	22860-041-000	Drucklager

10	25551-040-007	H?lse

 	25551-918-000	H?lse

11	25555-065-000	Feder

12	90485-040-000	Scheibe 8mm

13	91202-216-000	Wellendichtring 14x

14	91303-001-000	0- Ring 8mm

15	91307-035-000	0- Ring 18x3

16	9350-006-038	Schraube 6x38

17	9350-006-065	Schraube 6x65

18	9403-008-000	Mutter 8mm

19	9430-108-120	Pa?h?lse 8x12mm
