| Bedradingschema | |
| Categorie | Aprilia / RX / Bedradingschema's |
| Datum van plaatsing | 2-10-2003 20:00 |
| Geplaatst door | Nick |

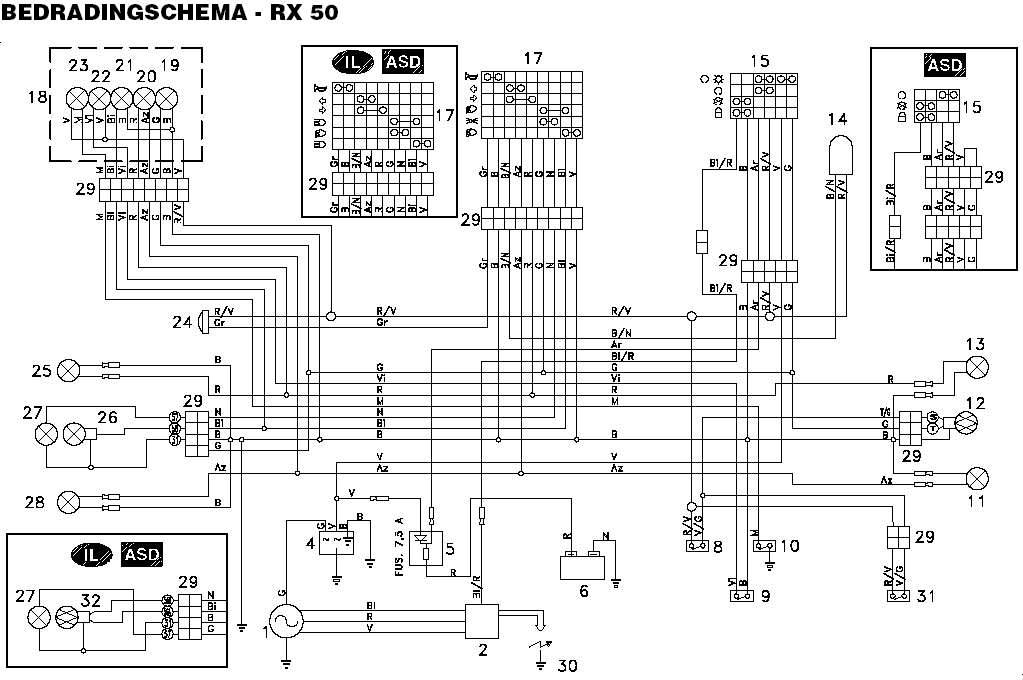

Bedradingschema Aprilia RX 50 Legenda bedradingschema: 1 - Dynamo 2 - Elektronische transductor 4 - Spanningregelaar 5 - Zekeringen 6 - Accu 8 - Schakelaar remlicht achterrem 9 - Schakelaar controle benzineoliepeil 10 - Schakelaar voor controlelampje neutraal (nummer 23) 11 - Richtingaanwijzer linksachter 12 - Achterlicht 13 - Richtingaanwijzer rechtsachter 14 - Knipperlicht 15 - Start-/lichtschakelaar en stuurslot 17 - Lichtschakelaar 18 - Instrumentenpaneel volledig 19 - Verlichting instrumentenpaneel 20 - Controlelampje richtingaanwijzers 21 - Controlelampje dimlicht 22 - Controlelampje grootlicht 23 - Controlelampje neutraal 24 - Claxon 25 - Richtingaanwijzer rechtsvoor 26 - Dimlicht 27 - Stadslicht 28 - Richtingaanwijzer linksvoor 29 - Stekker voor-verlichting aansluitingen 30 - Bougie 31 - Schakelaar remlicht voorrem 32 - Dimlicht/grootlicht Gebruikte kleuren: Ar - Oranje Az - Lichtblauw B - Blauw Bi - Wit G - Geel Gr - Grijs M - Bruin N - Zwart R - Rood V - Groen Vi - Paars |
