FAQ artikel: Angel-Eyes maken
|
| Geschreven door |
Joostvdw |
| Geplaatst op |
22-7-2004 21:27 |
| Categorie |
Electronisch |
Nieuwere BMW?s hebben van die leuke ringen om de koplampen als ze op dimlicht staan, nou zijn er wat FAQ?s op inet te vinden om die zelf te maken maar dit is makkelijker en dan hoef je ook niet de fouten te maken die ik heb gemaakt

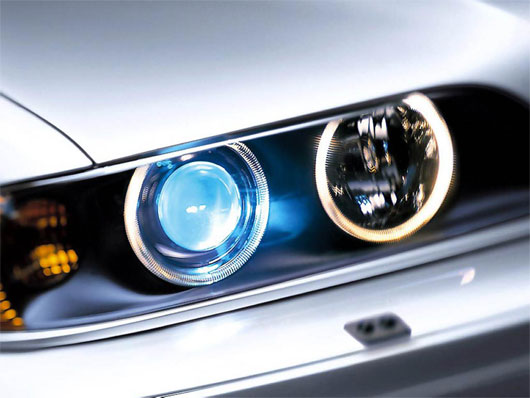

dat zijn dus die ringen
Benodigheden:
+- 10mm dik plexiglas massief staafje (mag rond of zeshoekig zijn)
oven
zaagje of dremel met slijpschijfje (als hobbyist ga ik er vanuit dat je die hebt  )
3mm en 5mm boortje + boor (moet je ook hebben als hobbyist)
soldeer spullen (bout, tin)
isoleerspul (lijmpistool en tape heb ik gebruikt maar wees creatief)
2 tangen (kleintjes zijn handiger)
Allereerst moet natuurlijk een staafje vinden, ik heb van die draai stokjes van luxeflex gebruikt ZE MOETEN MASSIEF ZIJN! Meestal kan je die wel vinden bij de formido, gordijnen winkels enzovoorts?
deze heb ik gebruikt, was 1,59 bij een bouwmarkt en 100cm dus lang genoeg

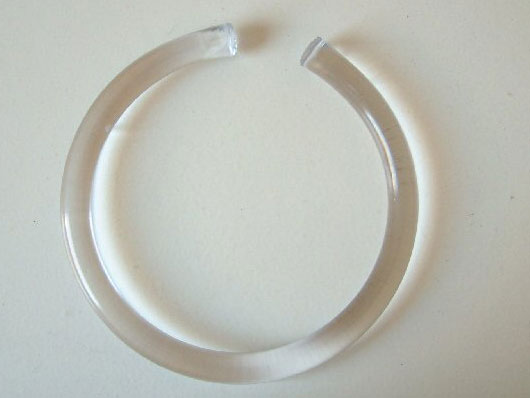

Nu moet je bepalen hoe lang dat staafje moet zijn (2πR is de omtrek), houd er wel rekening mee dat sommig plastic krimpt als je het verhit, de mijne kromp 4cm! Dat moet je dus even testen met een kleiner stukje. Vind nu iets van metaal of glas wat dezelfde diameter heeft als je lamp, zet die klaar naast de oven. Ga dan je staafje verhitten tot ongeveer 130 graden, niet te hoog want dan gaat ie druipen en kan je em niet meer pakken. Wacht 5-10 minuutjes en probeer af en toe hoe flexibel die is, als hij zacht genoeg is haal je em deruit (met de 2 tangen want het is te warm voor je handen) en buig je hem om het potje, vaas of hetgene wat de goeie diameter heeft (bij mij een vaas, ging perfect). Nu moet je dit eventje vasthouden tot hij genoeg is afgekoelt en tadaa dan heb je je je ring
Boor nu eerst met 3mm en daarna met 5mm in de uiteindes voor de ledjes, hoe diep dit moet weet ik niet precies maar je moet gewoon steeds een klein stukje boren en eventje passen, de LEDjes moeten met de lens tegen het plastic zitten, als je te diep hebt geboord kan je een stukje van het plastic afvijlen of de krans van de LEDjes afknippen.

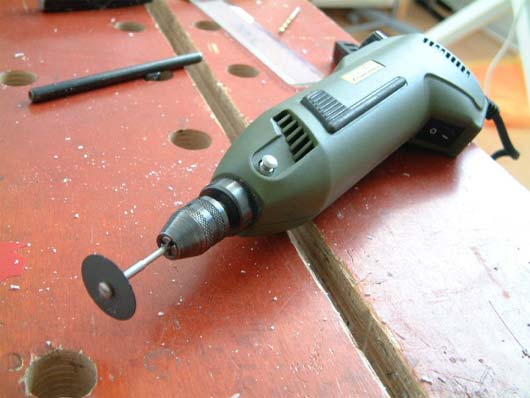

Nu komt het saaie werk, je moet nu met het zaagje of de dremel (dit gaat stukken beter) kleine groefjes aan de achterkant van de ring maken, dit hoeft maar een klein stukje, paar mm hooguit, doe je dit tever komt het licht niet genoeg erdoor en werkt je ring niet volledig (ik spreek uit ervaring )
DREMEL OWNAGE
Dan stop je de LEDjes erin en soldeerd ze aan elkaar en krijg je dit:
Nu de boel isoleren tegen regen en elkaar (de pootjes van de LEDjes zitten namelijk nogal dicht bij elkaar) en dan krijg je dit:
Later komen nog foto?s van de ringen op me brommer maar dan moet ik ze er eerst op plakken
Voor alle vragen, idee?n, op- of aanmerkingen kan je hier reageren, inboxen of mailen.
22 Juli 2004 |
Pagina 4 van 6
|
 Log in om te kunnen replien op dit onderwerp. |
 niekvanvianen |
25-12-2005 18:01  |
| Posts: 28 |
Het is ook mogelijk om zo'n ring te maken voor als je een vierkante koplamp hebt met rondingen.. Het makkelijkste is om een mal te maken van de vorm en de staaf hierin te buigen. Ik heb de staaf warm gemaakt met een verffohn maar de volgende keer probeer ik het in de magnetron
.JPG)
Probeer wel de hoeken zo rond mogelijk te krijgen anders krijg je niet genoeg licht boven in.
[img]http://home.planet.nl/~viane096/STA60006 (Small).JPG[/img]
(foto is niet zo heel scherp) Dit is een test exemplaar, om t e proberen of het ook werkt als je koplamp niet helemaal rond is.. De mal moet nog een beetje bijgewerkt worden en probeer ik het nog een keer
Dit bericht is gewijzigd door niekvanvianen op 25-12-2005 om 18:08 uur.
|
|
ZUNDAPP -> Zie U Niet Dat Alles Perfect Past |
|
| honda mtx sh |
3-1-2006 11:30 |
| Posts: 1 |
hallo
ik wil die ring ook maken maar nou krijg ik mijn glas van mijn koplamp van me honda mtx sh er niet uit
|
|
|
|
| honda_freak |
3-1-2006 11:39 |
Posts: 7650 |
Quote:
Oorspronkelijk gepost door: honda mtx sh
hallo
ik wil die ring ook maken maar nou krijg ik mijn glas van mijn koplamp van me honda mtx sh er niet uit
Die zit gelijmd. Is een soort van transparante kit, met een beetje snijden en wrikken krijg je dat wss wel los, probeer iig alvast zoveel mogelijk tussen de randen van het glas en de rest uit te pulken  en als je t weer in elkaar wil zetten, goed met transparante kit vastzetten, anders krijg je mss water/condens in je lamp en dat wil je ook niet.
|
|
Sig-veranderaars zijn vervelend :| |
|
| Kawamaniak |
24-2-2006 16:26 |
Posts: 13 |
benodigde weerstand berekenen is vrij simpel:
(Voltagevoeding-VoltageLedjes)/Stroomsterkte
Voltagevoeding: wat je brommer levert, meestal 12V.
Voltage Ledjes: voltage van je Ledjes BIJ ELKAAR OPGETELD.
Stroomsterkte: Hoeveel ampere je ledje vraagt, NIET BIJ ELKAAR OPTELLEN, meeste ledjes zijn 20 milliampere, oftewel 0.02A.
De uitkomst van dit sommetje is de weerstand die je voor de ledjes zet in Ohm. Op www.ledjes.nl kan je dit zelfs laten berekenen en bestellen, maar www.ledjes.TK is goedkoper voor weinig ledjes.
Succes!
|
|
F*ck scooters, schakels rule!!!! |
|
| -Yannick- |
31-5-2006 14:22 |
Posts: 110 |
|
|
|
|
| wildboy-michael |
31-5-2006 14:28 |
Posts: 986 |
ziet er echt dik uit..kan je ook een foto maken met het licht aan??gewone lamp aan dus..
en je hebt ook van die lexus 8terlichten voor derbi senda.dan heb je dat originele glas en dan de hoeken geven blauw licht..hoe hebben ze dit gedaan dan??
ik zal zo ff fotow opzoeken
|
|
BROMMERS>>>KOSTEN ALLEEN MAAR GELD>>MAAR ALTIJD BETER DAN SCOOTERSSS..!! |
|
| Quantoelicoe |
31-5-2006 14:29 |
Posts: 927 |
werkt dat ook op wisselspanning? ivm met puch
|
|
|
|
| -Yannick- |
31-5-2006 14:33 |
Posts: 110 |
Quote:
Oorspronkelijk gepost door: Quantoelicoe
werkt dat ook op wisselspanning? ivm met puch
Als ik me niet vergis moet dat gaan (let nooit op tijdens de les electronica) . Ik zou zeggen pakt gewoon een ledje en een westandje van 270ohm,laat er stroom doorvloeien en zie wat het doet.
Normaal zou het ledje dan aan en uit gaan afhankelijk van de frequentie. Als de frequentie hoog genoeg is zie je niet dat het aan en uit gaat.
|
|
|
|
| -alex_m- |
26-9-2006 15:55 |
| Posts: 146 |
ja ledjes passen gewoon op een puch. Ik heb 3 ledjes in mijn achetlicht zitten en die branden fel genoeg. en je ziet ze ook niet knipperen.
|
|
|
|
| G-Force |
26-9-2006 15:58 |
Posts: 4603 |
Quote:
Oorspronkelijk gepost door: michaelmt5
ziet er echt dik uit..kan je ook een foto maken met het licht aan??gewone lamp aan dus..
en je hebt ook van die lexus 8terlichten voor derbi senda.dan heb je dat originele glas en dan de hoeken geven blauw licht..hoe hebben ze dit gedaan dan??
ik zal zo ff fotow opzoeken
jij bedoelt deze?
das met neondraad.
@ ???????k?:
Mooi gelukt, kwas het ook van plan ooit te maken, 2 mtr plexistaaf en 25 blauwe leds liggen klaar
alleen geen brommer of scooter meer voorlopig helaas
|
|
Fuck brommers, word 18 koop n auto en motor... |
|
| gangsterjens |
26-9-2006 16:02 |
Posts: 1553 |
heel vet idee...ga het ook proberen te maken
|
|
Hoi |
|
| Erik 39 |
26-9-2006 16:06 |
Posts: 15088 |
Quote:
Oorspronkelijk gepost door: gangsterjens
heel vet idee...ga het ook proberen te maken
Voor welke brom?:P Puch?
|
|
Derbi-loos! -- www.ERIKVONHOF.nl |
|
| G-Force |
26-9-2006 16:06 |
Posts: 4603 |
zou er interesse zijn als ik er meerdere maak?
Tegen een aardig prijsje
kan ik geld voor die boete's mee verdienen
|
|
Fuck brommers, word 18 koop n auto en motor... |
|
| Tzr Madness |
26-9-2006 16:09 |
Posts: 4656 |
DAT ZIET ER AARDIG FLEX UIT
|
|
|
|
| gangsterjens |
26-9-2006 16:29 |
Posts: 1553 |
Quote:
Oorspronkelijk gepost door: Erik 39
[...]
Voor welke brom?:P Puch?
ja denkt wel
|
|
Hoi |
|
| Erik 39 |
26-9-2006 16:29 |
Posts: 15088 |
Quote:
Oorspronkelijk gepost door: gangsterjens
[...]
ja denkt wel
Lol. Suc6
|
|
Derbi-loos! -- www.ERIKVONHOF.nl |
|
| NiCK-GSM |
26-9-2006 16:31 |
Posts: 1548 |
|
|
Bleh! | Front tegen rollerbanken | |
|
| Erik 39 |
26-9-2006 16:31 |
Posts: 15088 |
Quote:
Oorspronkelijk gepost door: FeyRegy
[...]
ligt eraan voor hoeveel?
dan koop k er wel 1 van je
Idd. Wat kost het?
|
|
Derbi-loos! -- www.ERIKVONHOF.nl |
|
| Tombrom |
26-9-2006 16:32 |
Posts: 15925 |
en wat gebeurt er als je die streepjes er niet in maakt?
|
|
|
|
| Frysk |
26-9-2006 16:33 |
Posts: 34930 |
Quote:
Oorspronkelijk gepost door: tombrom
en wat gebeurt er als je die streepjes er niet in maakt?
dan ontploft ie
|
|
giggitybyte |
|
| oenoehoofd |
26-9-2006 16:34 |
|
|
| G-Force |
26-9-2006 16:34 |
Posts: 4603 |
edit: laatmaar, dat gezeik van sales ook altijd
Dit bericht is gewijzigd door G-Force op 26-9-2006 om 16:44 uur.
|
|
Fuck brommers, word 18 koop n auto en motor... |
|
| Thijsse - Forum, Projecten & Gallery Mod |
26-9-2006 16:36 |
Posts: 17929 |
geen sales hier, maak je maar fijn een ad aan
|
|
|
|
| koekie - Administrator |
26-9-2006 16:38 |
Posts: 12588 |
kicke faq, alleen heb geen ronde koplamp:( en vierkant krijg je je lichtniet mooi t bochtje om denk..
|
|
Haaks de hoek om! |
|
| Erik 39 |
26-9-2006 16:41 |
Posts: 15088 |
FAQ is al meer dan 2 jaar oud :P
|
|
Derbi-loos! -- www.ERIKVONHOF.nl |
|
